برد تی کان (T-Con)، یا برد کنترل

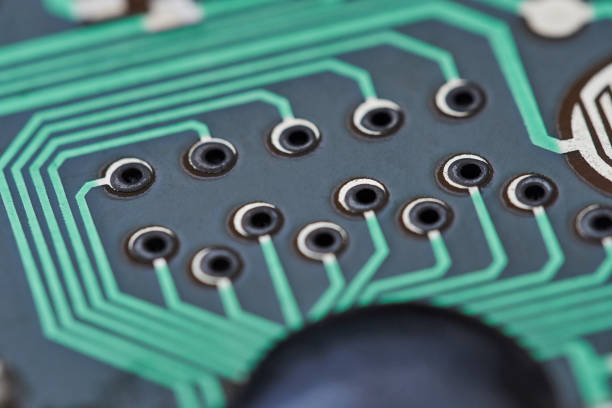

electronic circuit board close up picture id879282724 بردشاپ

وظیفه برد تی کان در تلویزیون که نام کامل آن TFT CONTROLLER است وظیفه پردازش اطلاعات تصویر و ایجاد دو بخش مختلف برای ورود به دو بخش مختلف پنل است. اطلاعات تصویر پس از پردازش اولیه در مین برد تلویزیون بوسیله کابل ارتباطی خاصی که (LVDS FLAT) نامیده می شود به برد t con منتقل می شود. در این بخش اطلاعات مختلف سیگنال تصویر مانند سیگنال رنگ و یا سطح روشنایی و سایر پارامترهای تصویر پردازش نهایی شده و برای انتقال به دو بخش پنل آماده می شود. برد تی کان را در واقع باید جزئی از پنل تلویزیون به حساب آورد که خروجی استاندارد مین برد را به پنل منتقل می کند.

برد تی‌کان (T-Con)، یا برد کنترل، معمولا کوچکترین برد تلویزیون‌های LCD (و LED) است. برد مین تلویزیون، سیگنال را دریافت کرده، پردازش می‌کند و تصویر آماده را به برد تیکان ارسال می‌کند. وظیفه‌ی برد تیکان، تطبیق تصویر دریافتی بر پنل تلویزیون است. پنل تلویزیون، از میلیون‌ها پیکسل تشکیل شده، که هرکدام باید به طور جداگانه آدرس‌دهی شوند. برد تیکان، از طریق لایه‌ی TFT پنل، ولتاژ مشخصی را در هر ساب‌پیکسل اعمال می‌کند و میزان نور عبوری از هر ساب‌پیکسل را کنترل می‌کند. خرابی این برد، در کیفیت تصویر تاثیر می‌گذارد.

خرابی‌های برد تیکان تلویزیون

برد تیکان به نسبت دیگر برد‌های تلویزیون، از پیچیدگی نسبی برخوردار است. اکثر المان‌های موجود روی این برد توسط شرکت سازنده‌ی پنل یا تلویزیون طراحی و تولید می‌شود و در صورت خرابی آنها، راهی جز تعویض کل برد تیکان وجود ندارد. نشانه‌های خرابی برد تیکان تلویزیون عبارت است از:

  1. صفحه‌ی تلویزیون سفید است: این حالت نشان از آن دارد که در قسمت تولید ولتاژ برد تیکان اخلال بوجود آمده و برد نیاز به تعمیر دارد.
  2. شبه تصاویر مشخص است (تصویر دوتایی پخش می‌شود): دوتا شدن تصویر و دیدن شبه تصویر، مربوط به خرابی برد تیکان تلویزیون است.
  3. خطوط عمودی و افقی در تصویر: این مشکل، به خرابی فلت‌های پنل و مشکل در کارکرد برد تیکان مربوط است.
بیشتر بخوانید
معيار نسبت ها در تلوزیون

تعمیر برد تیکان تلویزیون

المان های برد تیکان، توسط شرکت‌ها برای هر پنل تولید می‌شوند. به همین دلیل اگر در اثر نوسان برق و یا آب خوردگی یکی از این آی‌سی ها خراب شود، جایگزین کردن آن کار بسیار دشواری است. مرکز تی‌وی‌کمک تعداد زیادی از این برد‌ها را برای جایگزین کردن قطعات آنها در اختیار دارد. با این حال با توجه به مدل تلویزیون، ممکن است تعمیر امکانپذیر نباشد و نیاز به تعویض قطعه باشد.

توجه داشته باشید که برد تیکان با پنل و مین برد در ارتباط است؛ به همین دلیل تعمیر و تعویض این قطعه نیاز به مهارت و تجربه بالایی در حوزه تعمیرات تلویزیون دارد. بروز هرگونه خطا در روند تعمیر یا تعویض این قطعه، مشکلات جبران ناپذیری را در تلویزیون به وجود آورده و هزینه های کاربران را دو چندان می کند.

اصلی‌ترین علل خرابی برد تیکان تلویزیون

شایع‌ترین امر مخرب برد تیکان در تلویزیون‌ها، آبخوردگی است. اکثر کاربران هنگام تمیز کردن پنل تلویزیون، از شیشه شور و دستمال خیس استفاده می‌کنند. با جاری شدن قطرات آب و نفوذ آن به داخل تلویزیون، فلت‌ها و برد تیکان آسیب می‌بینند.
همچنین نوسان برق نیز از عوامل مهم خرابی برد تیکان تلویزیون است. در صورتی که تلویزیون شما علایم ناشی از خرابی برد تیکان را بروز می‌دهد

مشکلات رایج برد تی کان تلویزیون

مشکلات رایج برد تی کان تلویزیون

می توان گفت که مهم ترین مشکل برد تی کان تلویزیون ، از کار افتادن این قطعه است. عوامل متعددی را می توان در ایجاد مشکل در این قطعه حساس دخیل دانست. اما از آبخوردگی تلویزیون، نوسانات برق و خرابی های طولانی مدت سایر قطعات تلویزیون، به عنوان اصلی ترین دلایل خرابی و از کار افتادن برد تی کان یاد می شود.

بیشتر بخوانید
برد پاور تلویزیون:شروع آشناییمون

اگر این قطعه دچار مشکل شود، اختلالاتی را در عملکرد تلویزیون به وجود می آورد که به منزله علائم و نشانه های خرابی برد تی کان در نظر گرفته می شوند. به عنوان مثال، اگر دیدید تصویر تلویزیون شما به صورت ناگهانی قطع می شود، باید نسبت به خرابی این برد مشکوک شده و هرچه سریع تر اقدام به بررسی و رفع مشکل نمایید.

توجه داشته باشید که در این حالت معمولا نور زمینه و یا بک لایت وجود دارد و تعمیرات تلویزیون باید به صورت تخصصی و حرفه ای انجام شود. برد تی کان تلویزیون ممکن است در برخی از قطعات وجود نداشته باشد؛ در این شرایط، تعمیرکاران برای رفع مشکل ذکر شده اقدام به بررسی و ترمیم دیگر قطعات و بخش های دستگاه می نمایند.
