زاويه ديد نمايشگرهای LCD

نمايشگرهاي LCD زاويه ديد محدودي دارند بطوريكه در بعضي از زوايا وضوح کمي دارند و به سختي قابل خواندن هستند و در زواياي ديگر وضوح بيشتري دارند و خواندنشان آسان تر است . اندازه زاويه ديد با چندين فاکتور مشخص مي شود از جمله نوع مايع LCD و Duty cycle آن . زاويه ديد داراي يک باياس از پيش تعيين شده (زاويه ديد نامي ) است که در هنگام توليد LCDدر کارخانه تعيين مي شود . عبارت زاويه باياس (Bias angle) اغلب اشتباهی به جاي عبارت زاويه ديد (Viewing angle) به کار برده مي شود.

زاويه باياس LCD اغلب با ارجاع به صفحه ساعت تعيين مي شود ؛ اگر زاويه باياس بالاي خط عمود بر نمايشگر باشد از آ ن به عنوان top view تعبير مي شود و يا به ساعت ۰۰ : ۱۲ ارجاع داده مي شود . هانترونيکس نمايشگرLCD استاندارد با وضعيت ديد در ۰۰ : ۱۲ يا ۰۰: ۶ را پيشنهاد مي کند.

زاويه ديد، زاويه اي است که در هر طرف زاويه باياس، هنگاميکه وضوح تصوير نمايشگر هنوز قابل قبول است، تشکيل مي شود . يک STNLCD که با ۱۶/۱Duty cycle= کار مي کند، زاويه ديدي به اندازه ۲۰ درجه و زاويه باياس ۲۵ درجه دارد . براي مثال نمايشگري از نوع (Top viewing)۰۰: ۱۲ در نظربگيريد ، هنگاميکه با زاويه ۲۵ درجه بالاي خط عمود به نمايشگر نگاه كنيم، کنتراست ماکزيمم است و بهترين ديد را دارد . اگر بيننده چشمش را به اندازه ۳۰+ درجه بالاي نمايشگر حرکت دهد، نمايشگر را با کنتراست کمتري مي بيند (هر چند هنوز به آساني قابل خواندن است ). حرکت وضعيت دي دکمي بيشتر بالاي صفحه نمايش، کنتراست را به ميزان غير قابل قبولي کاهش مي دهد.

تنظيم کنتراست و اثرآن بر زاويه ديد:
تنظيم ولتاژ کنتراست ( Vl ) تا حدي روي زاويه باياس موثر است اما بر روي زاويه ديد تاثيري ندارد . با تنظيم ولتاژ کنتراست، يک نمايشگر ۰۰: ۱۲ مي تواند براي وضعيت ديد ۰۰: ۶ تنظيم شود . طراح اغلب مي خواهد نمايشگر براي ديد مستقيم تنظيم شود ؛ براي اين منظور، هر کدام از ماژولهاي ۰۰: ۱۲ يا ۰۰: ۶ مي توانند استفاده شوند و ولتاژ کنتراست ميتواند به آرامي براي بهينهکردن نمايش براي وضعيت ديد مورد نظرتنظيم شود.

روند تنظيم کنتراست :

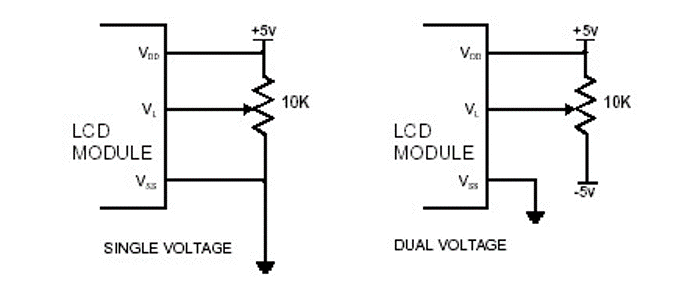

با يک وضعيت ديدن که براي طراحي بنانهاده مي شود، مي توان کنتراست ر ا تنظيم كرد. اين امر بطور معمول در طول توليد نمونه اوليه انجام مي شود. يک پتانسيومتر در حدود ۱۰ کيلواهم بين V DD و V ss يک منبع منفرد يا بين V DD و VDD- يک منبع دو پايانه اي قرار مي گيرد و سر وسط پتانسيومتر به VL وصل مي شود . LCDدر وضعيت ديد نامي (nominal) قرار دارد و پتانسيومتر براي بدست دادن وضعيت مطلوب نمايش LCD تنظيم مي شود . حال ولتاژ اندازه گيري مي شود و يک جفت مقاومت براي توليد اين ولتاژ در واحد نمونه انتخاب مي شود.


انتخاب ماژول مناسب براي کاربرد :
اغلب وسايل الکترونيکي يک وضعيت ديد مطلوب دارند . براي وسيلهاي که روي ميز قرار مي گيرد، از قبيل ماشين حساب ، صفحه معمولا از پايين ديده مي شود. همچنين براي دستگاههايي که در دست قرار ميگيرند، اين امر صادق است . دراين کاربردها يک ماژول ۰۰:۶ ترجيح داده مي شود . براي يک صفحه نمايش LCD که روي داشبورد يک وسيله نقليه يا هواپيما قرار مي گيرد، يک ماژول ۰۰:۱۲ انتخاب بهتري است.
